Система резервирования каналов

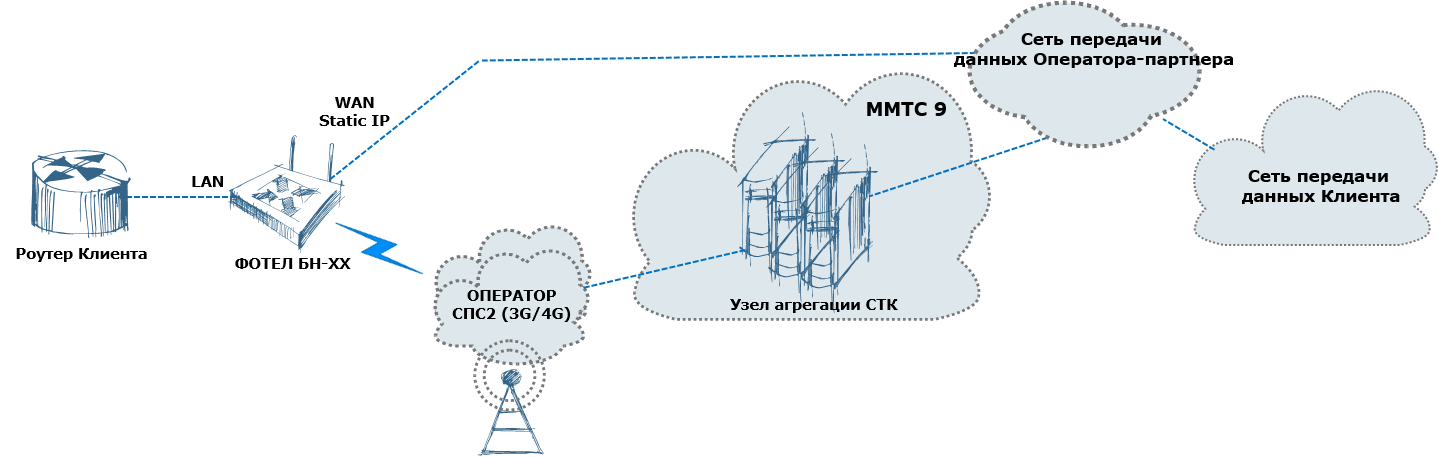

СХЕМА РЕЗЕРВИРОВАНИЯ WAN L3

За переключение проводного канала на беспроводной отвечает оборудование Fotel.
Пингуется шлюз проводного канала, пропуск 3-5 ping считается обрывом и выполняется переход на беспроводной

Время переключения с WAN на 3G/4G примерно 3 сек
Объем передачи трафика через канал 3G/4G – минимальный (только служебный трафик)

*Маршрутизатор является точкой отказа, для поддержки SLA нужен резервный

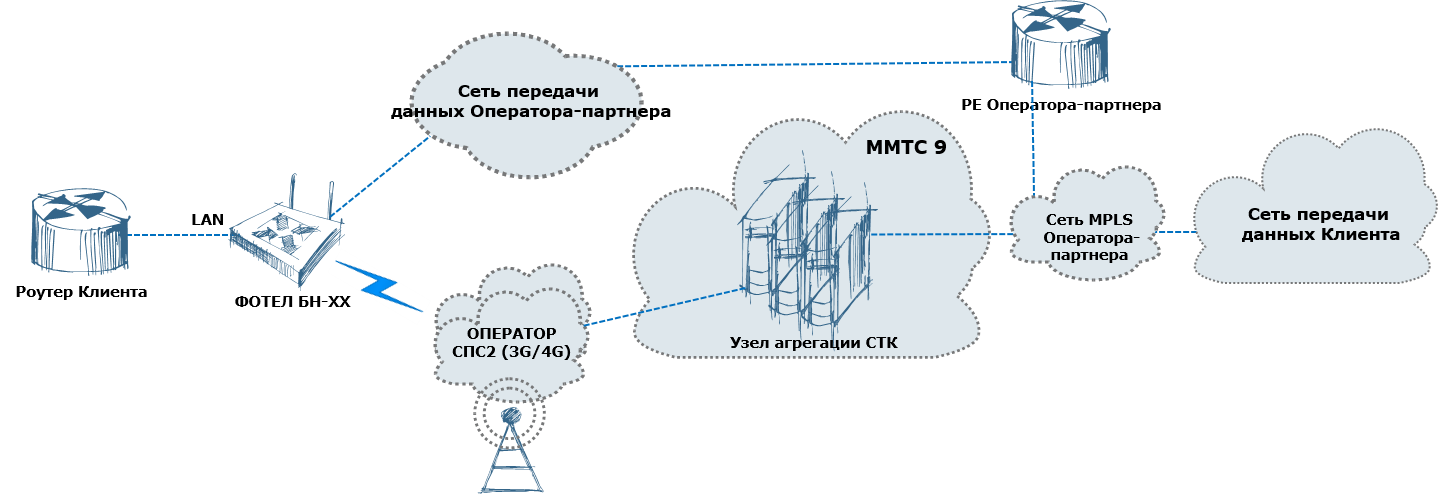

СХЕМА РЕЗЕРВИРОВАНИЯ WAN L2

За переключение проводного канала на беспроводной отвечает оборудование Fotel, настроенное по технологии BGP

Время переключения с WAN на 3G/4G — менее 1 мин
Объем передачи трафика через канал 3G/4G – минимальный (только служебный трафик)
Клиентский трафик канал L2, служебный трафик L3

*Маршрутизатор «прозрачен» для Роутера клиента, в случае его выхода из строя просто убирается из схемы (ЗИП не нужен)

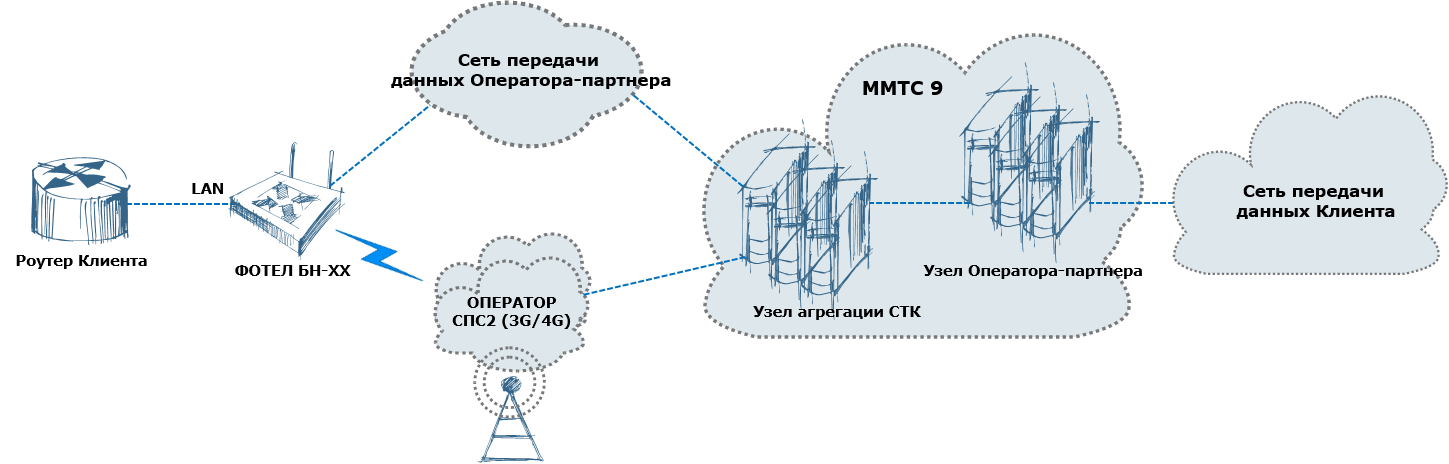

СХЕМА РЕЗЕРВИРОВАНИЯ WAN L2/L3

За переключение проводного канала на беспроводной отвечает оборудование Fotel.
Весь трафик от фиксированного канала идет через узел агрегации в том же VLAN , что и мобильный , поэтому схема самая дорогая и требует контроля не только мобильного , но и проводного трафика.

Время переключения с WAN на 3G/4G – мгновенно, основной и резервный каналы в агрегации
Объем передачи трафика через канал 3G/4G – минимальный (только служебный трафик)
Горячее резервирование – переключение мгновенно, без потери пакетов, каналы L2 и L3

*Маршрутизатор является точкой отказа, для поддержки SLA нужен резервный
